Система рекуперации тепла в жидкостной системе охлаждения.

Система рекуперации тепла в

жидкостной системе охлаждения.

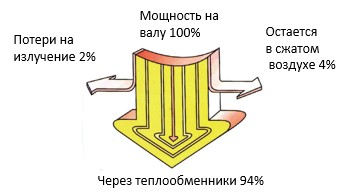

Исходя из многолетнего опыта эксплуатации компрессорного оборудования

известно, что 90% подводимой энергии преобразуется в тепло.

В процессе работы компрессора подводимая энергия полностью преобразуется в тепло и должна быть

удалена при помощи охлаждения. Тепло может накапливаться при использовании промежуточного охлаждения

воздуха непосредственно водой или с использованием теплообменников, а затем использоваться. Это дает

возможность снизить затраты энергии. Срок оправдания затрат на рекуперацию энергии обычно составляет

не более 1-3 лет. Кроме того, рекуперация энергии с помощью замкнутой системы охлаждения означает улучшение

условий эксплуатации компрессора, повышение надежности его работы и увеличение сроков службы благодаря

поддержанию в компрессоре постоянной температуры. В наших широтах, где температура зимой часто опускается

в отрицательные значения, системы рекуперации тепла

экономически и технически оправдана и необходима.

Особенно привлекательно использование тепла масла

винтовых маслосмазываемых компрессоров, имеющего

температуру 85ºС. Таким образом можно поднять

температурный уровень всего контура охлаждения и более

эффективно использовать тепло компрессоров.

Достаточно простого использования масляно-водяных теплообменников.

Рекуперация тепла снижает энергозатраты компании,

а так же уменьшает поражающее воздействие на окружающую среду.

Ниже представлены три возможных способа использования тепла рекуперации:

А) Воздушное отопление станции:

Самый простой и распространенный способ рекуперации тепла для отопления станции или для отопление близлежащих помещений –

использование воздушного отопления. В контур циркуляции охлаждающей жидкости встраиваются воздушные

теплообменные аппараты (калориферы). Обогрев помещения происходит за счет сброса тепла в помещение.

Эффективное отопление начинается от +5 С на улице.

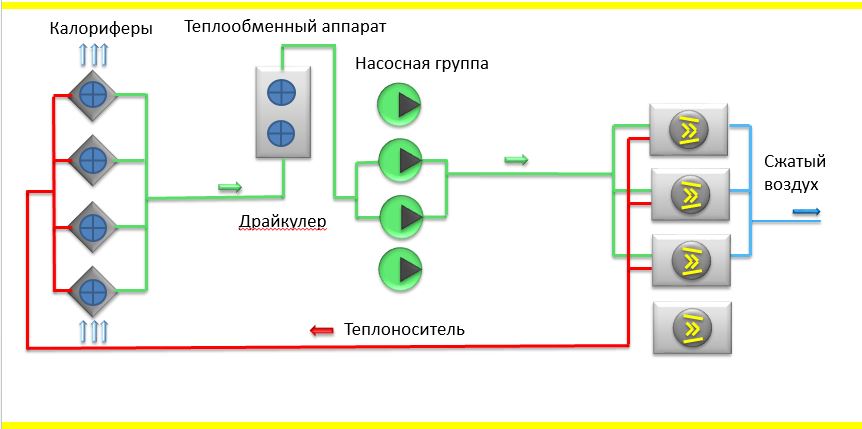

* Стрелками условно показаны направления потока нагретой (красный), охлаждаемой (зеленый) жидкости, направления потока

сжатого (синий) воздуха.

Данная система проста в обслуживании и эффективна, по сравнению с остальными системами рекуперации

тепловой энергии в жидкостной системе охлаждения компрессоров.

Состав комплекта оборудования для воздушного отопления

методом рекуперации тепла :

№	Наименование	Кол-во
1.	Сухой нагреватель («калорифер») (температура воздуха Тmin от +5°С, )	1
2.	Комплект арматуры (дисковые затворы, шаровые краны, трехходовой кран с эл/приводом, манометры, датчики температуры и давления)	1
3.	Щит системы автоматического управления	1

Обратиться именно к нам будет лучшим решением, потому что:

1. Мы предоставляем гарантию на все проводимые работы.

2. Мы предлагаем не только монтаж системы отопления, но и занимаемся проектированием и обслуживанием таких систем.

Таким образом, у нас вы можете заказать комплексную услугу, которая включает весь спектр работ –

от проектирования до монтажа и технического обслуживания.

3. Монтаж систем отопления проводят опытные мастера компании партнеров "Энекон" под надзором инженеров.

Если проект системы был разработан нашими специалистами, тогда мы организуем авторский надзор за его исполнением.

4. Монтаж системы воздушного отопления проводится после заключения договора,

в котором подробно прописывается время выполнения всех работ, а также их стоимость.

Для уточнения целесообразности(окупаемости), стоимости комплекта и сроков звоните нам по телефону:

телефон: 8 (499) 263-63-60

e-mail: info@enecon.ru

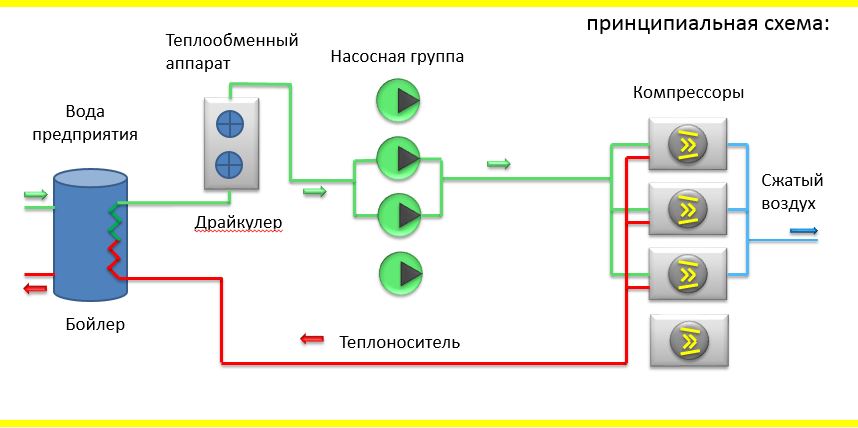

Б) Горячая вода для отопления

Система рекуперации тепла актуальна для объектов, на которых существует потребность в горячем водоснабжении

или отоплении. Таким объектом вполне может являться супермаркет или гипермаркет, мясное производство или

распределительный центр. Система рекуперации тепла позволяет использовать тепло для нагрева воды,

которая может использоваться для технологических нужд предприятия, а также для отопления. Это может быть обогрев помещений,

расположенных в непосредственной близости, обогрев технической воды, нагрев разного рода теплоносителей,

использование теплоты в технологических процессах. Как правило, горячая вода поступает на промышленное предприятие

или в магазин из городских сетей. При использовании системы рекуперации тепла, возможно,

получение горячей воды с помощью использования тепла, которое выделяется от компрессоров,

для нагрева внутреннего оборотного контура предприятия или предварительного нагрева проточных вод.

сжатого (синий) воздуха.

В контур циркуляции масла встраивается дополнительный теплообменник – кожухо-трубный или пластинчатый –

в зависимости от мощности компрессора. Нагрев воды происходит в теплообменнике за счет теплообмена с

горячим компрессорным маслом. Расположение системы несложное и дополнительные инвестиции очень незначительны.

Благодаря сбережениям на оплате отопления, система окупается менее чем за один год.

Состав комплекта оборудования для горячей воды на отопление

методом рекуперации тепла :

№	Наименование	Кол-во
1.	Теплообменный аппарат energy recovery (оборотная вода Тmax до +60°С на выходе)	1
2.	Комплект арматуры (дисковые затворы, шаровые краны, трехходовой кран с эл/приводом, манометры, датчики температуры и давления)	1
3.	Щит системы автоматического управления	1

Наши услуги

Система управления и автоматики монтируется на специальном щите. Она регулирует мощность бойлера,

управляет насосной группой и т. д. Специалисты нашей компании имеют достаточные опыт

и теоретическую подготовку для того, чтобы проделать все необходимые замеры и расчёты.

Кроме этого, мы производим монтаж системы отопления. Стоимость проекта зависит от типа оборудования,

устанавливаемого в здании, от мощности компрессоров и от других параметров вентиляции или системы отопления.

После установки и введения в эксплуатацию мы заключаем договор с клиентами на сервисное обслуживание и гарантийный ремонт.

Наши цены очень выгодны, поскольку мы работаем с материалами от производителя.

Для уточнения целесообразности(окупаемости), стоимости комплекта и сроков звоните нам по телефону:

телефон: 8 (499) 263-63-60

e-mail: info@enecon.ru

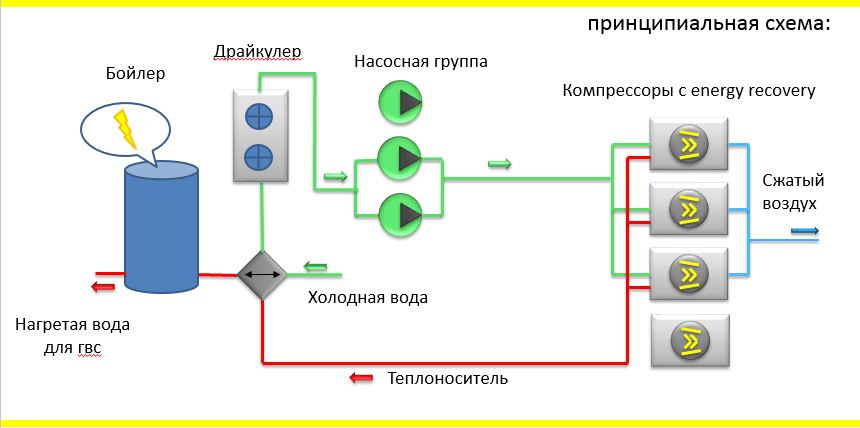

В) Тепло для горячего водоснабжения

Процесс рециркуляции тепла такой же, как для нагрева воды для отопления. Использование специальных

безопасных теплообменников или систем межступенчатого охлаждения предотвращает попадание масла в бытовую воду,

даже если они повреждены. Это достигается при использовании двойных трубопроводов, в которых соединены две трубы.

Вода, которая должна быть нагрета, течёт по внутренней трубе. Между двумя трубами есть пространство,

давление в котором контролируется. В случае повреждения одной из труб контрольное устройство включает сигнализацию.

сжатого (синий) воздуха.

Состав комплекта оборудования для ГВС

методом рекуперации тепла :

№	Наименование	Кол-во
1.	Теплообменный аппарат (оборотная вода Тmin от +5°С)	1
2.	Бойлер промышленный комбинированного нагрева	1
3.	Комплект арматуры (дисковые затворы, шаровые краны, трехходовой кран с эл/приводом, манометры, датчики температуры и давления)	1
4.	Щит системы автоматического управления	1

Как правило, комбинированные водонагреватели используются по следующей схеме:
-в течение отопительного периода нагрев воды происходит при помощи рекуператора и нагревательными ТЭНами
-в летний период когда отопление отключают, нагрев воды производится только при помощи системы рекуперации.
Также возможно одновременное использование ТЭНа и теплообменника для повышения максимальной производительности водонагревателя.

Комбинированные бойлеры успешно используются фирмой «Энекон» в системах жидкостного охлаждения с рекуперацией тепла.

Предназначены в первую очередь для обеспечения горячей водой одной или нескольких водоразборных точек на различных объектах.

Объем комбинированных водонагревателей зависит от мощности тепловыделений компрессоров, а так же от нужд потребителей в горячей воде

и составляет от 1000 до 100 000 литров.

*О возможности и целесообразности использования систем рекуперации проконсультируйтесь у наших менеджеров.

** стандартный комплект включает минимально необходимый комплект арматуры.

Для выбора данного монтажного комплекта жидкостного охлаждения отправьте на нашу почту komplekt@enecon.ru заполненный опросный лист.
