Системы жидкостного охлаждения

Системы жидкостного охлаждения компрессорных станций (КС) как правило применяются

для оборудования с установленной мощностью свыше 200 – 300 кВт, то есть тогда, когда

более простые в исполнении воздушные системы охлаждения оборудования не могут

применяться ввиду увеличения расходов воздуха в качестве теплоносителя.

Оценка энергетических балансов КС показывает, что более 90% подведенной

энергии выделяется в виде тепловой энергии.

Таким образом, тепловыделение компрессорной станции среднего по размеру

предприятия может составлять около 1 мВт тепла, а максимальные тепловыделения КС

крупных предприятий достигают нескольких мегаватт. Поэтому, организация эффективной

утилизации избыточного тепловыделения является важной инженерной задачей уже на

этапе проектирования компрессорной станции.

Традиционные системы жидкостного охлаждения большинства предприятий советского

периода использовали открытые орошаемые испарительные градирни и имели контур

циркуляции воды к технологическому оборудованию.

К недостаткам градирен открытого типа можно отнести:

• капельный унос и испарение воды требует постоянной подпитки

контура умягченной водой, на подготовку которой тратятся дополнительные средства

• риск обледенения градирни в зимнее время из-за неравномерности

режимов работы компрессоров и колебаний тепловыделения,

• повышенная коррозионная активность теплоносителя (воды) ввиду

её насыщения кислородом при постоянном контакте с воздухом в процессе орошения.

Системы жидкостного охлаждения на базе градирен открытого типа, не смотря на имеющиеся

недостатки и риски, по-прежнему используются в компрессорных станциях в тех случаях,

когда заказчик имеет значительные мощности и не готов на первом этапе реконструкции

компрессорной станции  вкладывать средства в современную систему охлаждения.

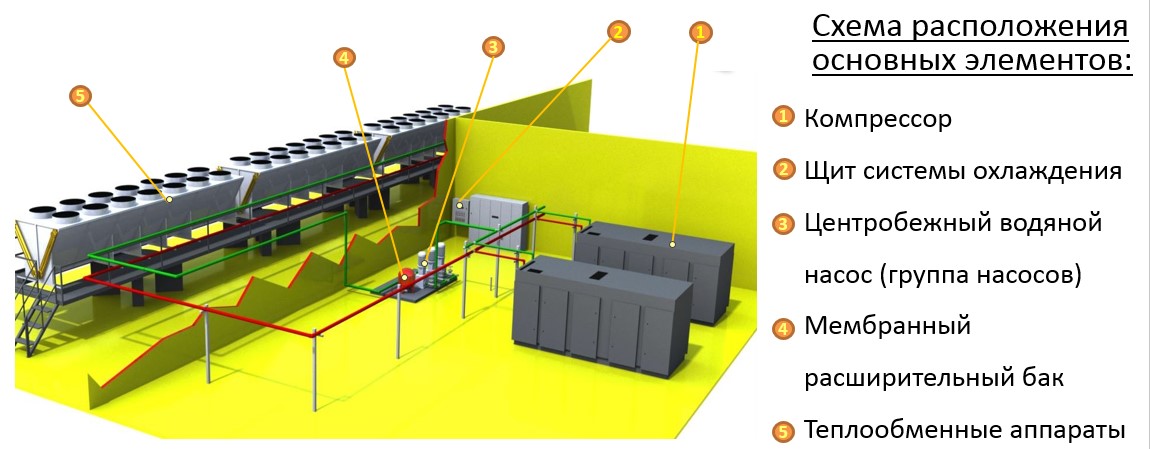

Типовое техническое решение по инсталляции системы охлаждения*.

Компания «Энекон» предлагает и успешно реализует жидкостное охлаждение

компрессоров с помощью систем с замкнутым контуром различных типов:
