Система воздушного охлаждения в стандартном исполнении для большинства компрессоров представляет из себя комплект воздуховодов, их элементов и воздушных клапанов, организующих воздушные потоки в компрессорной станции таким образом, что обеспечивается надежное поддержание температурного режима компрессоров в автоматическом режиме.
Если соблюдать условия напорной характеристики вентилятора самого компрессора, то система охлаждения не требует установки дополнительных вентиляторов и основная техническая задача заключается в плавном регулировании доли рециркуляционного потока, обеспечивающего смешение с приточным воздухом в узком диапазоне поддержания температуры.
Компания «Энекон-Инжиниринг» имеет специальные алгоритмы управления, проверенные многолетним опытом. Кроме плавного регулирования клапанов рециркуляции потока, предусмотрено открытие/закрытие клапанов притока/выброса по сигналу включения/отключения компрессора, что защищает систему в зимнее время.
Если соблюдать условия напорной характеристики вентилятора самого компрессора, то система охлаждения не требует установки дополнительных вентиляторов и основная техническая задача заключается в плавном регулировании доли рециркуляционного потока, обеспечивающего смешение с приточным воздухом в узком диапазоне поддержания температуры.

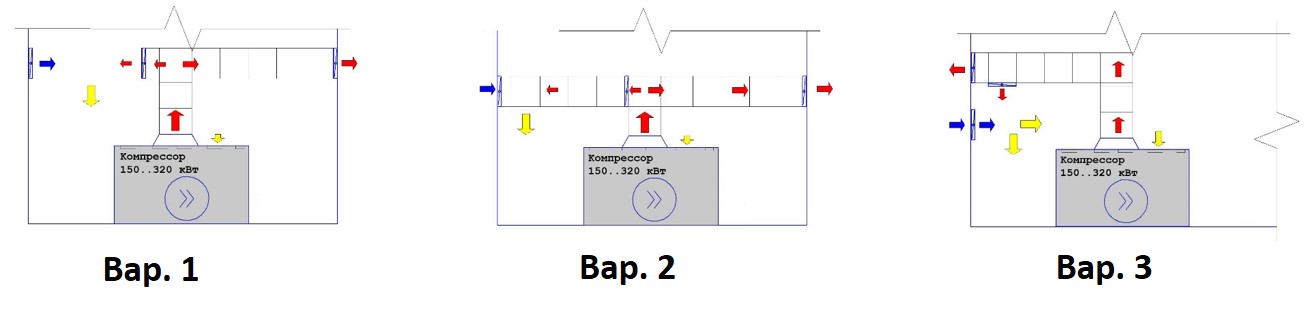

Типовые технические решения по инсталляции системы охлаждения*.
Вариант 1
Наиболее простая и распространенная схема. Помещение компрессорной имеет 2 смежные с улицей стены.
Вариант 2
Организация смешения воздушных потоков внутри воздуховода. Применяется в небольших компрессорных с нехваткой свободного пространства.
Вариант 3
Данный вариант предусматривает организацию притока и выброса с одной стены. Схему рекомендуется использовать только в случае необходимости
* Стрелками условно показаны направления потока выбросного (красный), приточного (синий) воздуха и результата смешения (желтый) для холодного времени года.
Установка стандартного комплекта:
|
|
|
В зависимости от расположения оборудования и особенностей помещения компрессорной станции (см. пример) может потребоваться внесение изменений в типовое решение стандартного комплекта. Например, установка дополнительных элементов воздуховода или объединение воздуховодов.
Внесение изменений в типовое решение для стандартного комплекта требует согласования в рамках дополнительной услуги «эскизный проект».
Стандартный комплект системы охлаждения:
- Щит системы охлаждения (1поз. на станцию)
- Воздушный клапан с электроприводом (2 поз. на компрессор)
- Клапан рециркуляции с электроприводами (1 поз. на компрессор)
- Датчик температуры (1 поз. на компрессор)
- Инструкция по инсталляции и подключению
- Гарантия 6 лет с момента передачи или запуска станции (в присутствии нашего специалиста).
Дополнительные услуги и поставки:
- Эскизный проект
- Комплексные поставки по эскизному проекту:
- комплект воздуховодов
- комплект кабелей
- комплект опор и креплений
- комплект противодождевых козырьков
- Переход-адаптеры к выбранным моделям компрессоров
- рабочая, исполнительная документация
- монтаж, шеф-монтаж, выезд специалиста на запуск.
Для выбора монтажного комплекта воздушного охлаждения отправьте на нашу почту info@enecon.ru заполненный опросный лист.
Скачать опросный лист можно по следующим ссылкам:
PDF - формат Adobe PDF для отправки по факсу или заполнения от руки
Doc - формат текстого редактора MS Word с возможностью редактирования
