Охлаждение компрессоров оборотной водой
предприятия с помощью систем с замкнутым контуром
на основе пластинчатых теплообменников.
Пластинчатый теплообменники сравнительно не дороги, легки в эксплуатации и обслуживании.
Данный тип систем является экономичным решением при наличии на предприятии Заказчика
собственного контура оборотной воды и особенно при техническом перевооружении компрессорных
станций с устаревшими оборудованием.
Если оборотная вода на предприятии не удовлетворяет требованиям компрессорного оборудования
к охлаждающей воде и нет возможности привести ее в соответствие этим требованиям с помощью
системы фильтрации, рекомендуется применение системы промежуточных теплообменников.

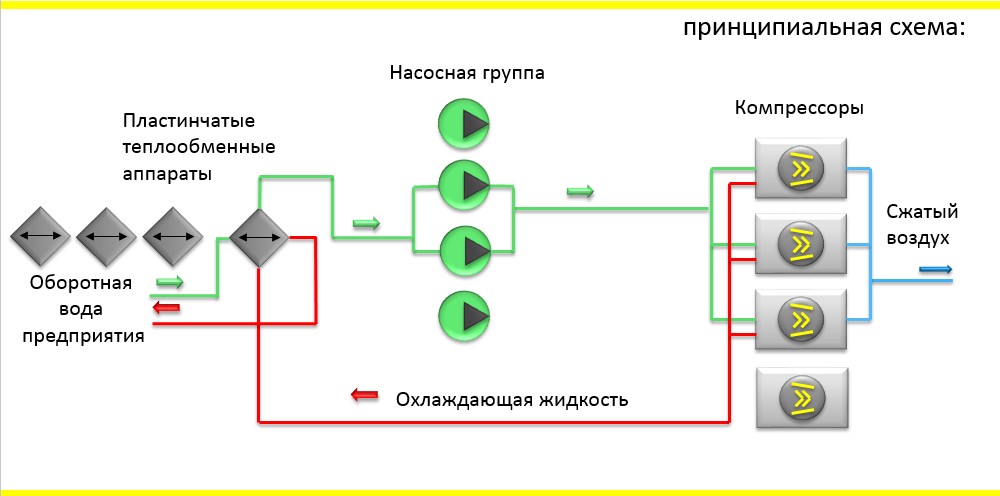

* Стрелками условно показаны направления потока нагретой (красный), охлаждаемой (зеленый) жидкости, направления потока
сжатого (синий) воздуха.
Между теплообменниками и оборудованием циркулирует очищенная охлаждающая жидкость,
обеспечивающая нормальную эксплуатацию. Заводская вода подается на промежуточные
теплообменники,что позволяет в дальнейшем упростить процесс очистки и
предотвращает загрязнение теплообменников оборудования.

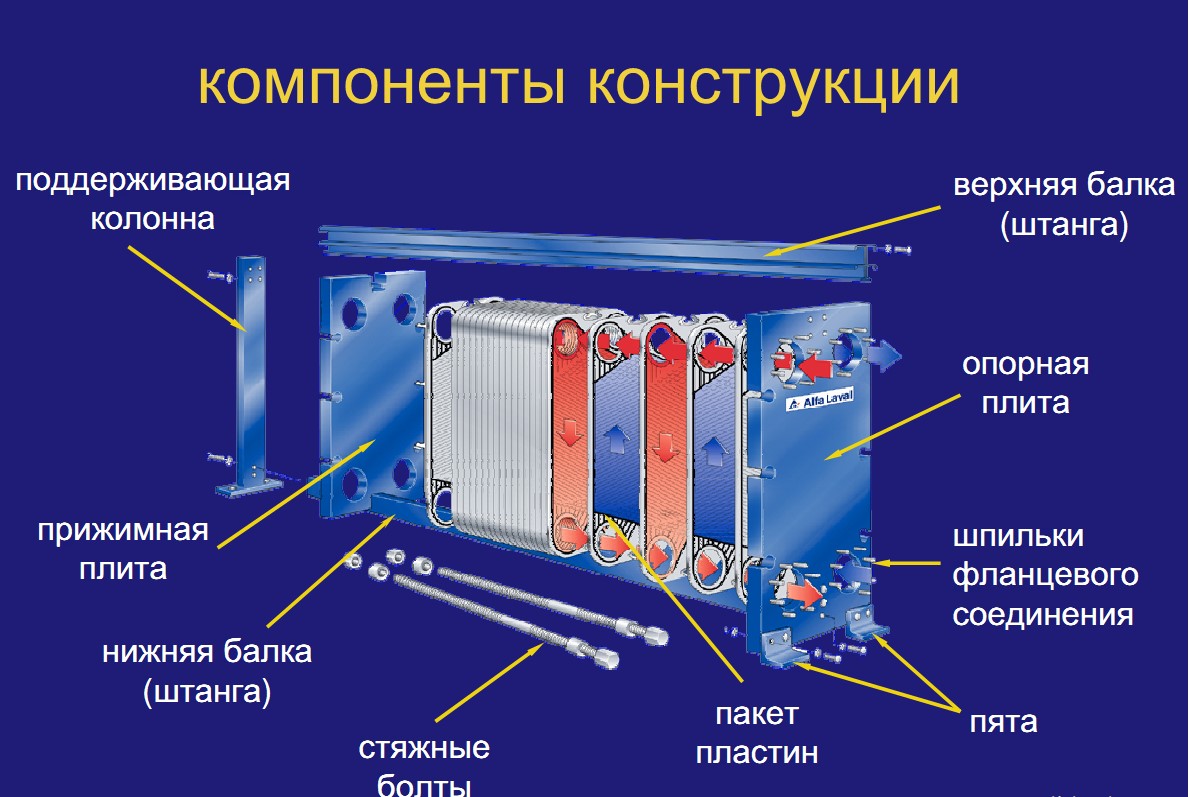

Конструкция пластинчатого теплообменника Альфа Лаваль содержит набор гофрированных пластин,
изготовленных из коррозионно-стойкого материала, с каналами для двух жидкостей, участвующих
в процессе теплообмена. Пакет пластин размещен между опорной и прижимной плитами и закреплен
стяжными болтами. Каждая пластина снабжена прокладкой из термостойкой резины, уплотняющей
соединение и направляющей различные потоки жидкостей в соответствующие каналы.
Необходимое число пластин, их профиль и размер определяется в соответствии с расходами сред и их
физико-химическими свойствами, температурной программой и допустимой потерей напора по горячей
и холодной стороне. Гофрированная поверхность пластин обеспечивает высокую степень турбулентности
потоков и жесткость конструкции теплообменника. Пластины и прокладки изготавливают из материалов,
стойких к обрабатываемой среде. Жидкости, участвующие в процессе теплопередачи, через патрубки
вводятся в теплообменник. Прокладки, установленные специальным образом, обеспечивают распределение
жидкостей по соответствующим каналам, исключая возможность смешивания потоков.
Состав комплекта оборудования для охлаждения:
№ | Наименование | Кол-во |
1. | Пластинчатый теплообменный аппарат (оборотная вода Тmax до +30°С) | 1 |
2. | Насос центробежный | 1 |
3. | Комплект арматуры (дисковые затворы, шаровые краны, манометры, расширительный бак, датчики температуры и давления) | 1 |
4. | Щит системы автоматического управления | 1 |
Компания «Энекон» имеет многолетний опыт в создании подобных систем.
· О возможности и целесообразности использования систем рекуперации проконсультируйтесь у наших менеджеров.
· стандартный комплект включает минимально необходимый комплект арматуры.
· количество оборудования зависит от степени резервирования:
* 1 компрессор – 1 насос – 1 теплообменный аппарат.
** 2 компресора – 2 насоса – 2 теплообменных аппарата.
***3 компрессора – 3 насоса – 3 теплообменных аппарата.
Для выбора данного монтажного комплекта жидкостного охлаждения отправьте на нашу почту komplekt@enecon.ru заполненный опросный лист.
Скачать опросный лист можно по следующим ссылкам:
PDF - формат Adobe PDF для отправки по факсу или заполнения от руки
Doc - формат текстого редактора MS Word с возможностью редактирования
